什么叫氣動圓頂閥？

發布日期：2024-06-19瀏覽次數：27

氣動圓頂閥是一種特殊的閥門類型，主要用于石油、化工、冶金等行業中，以及電力、食品、制藥等領域的氣力輸送系統。以下是關于氣動圓頂閥的詳細解釋：

一、概述

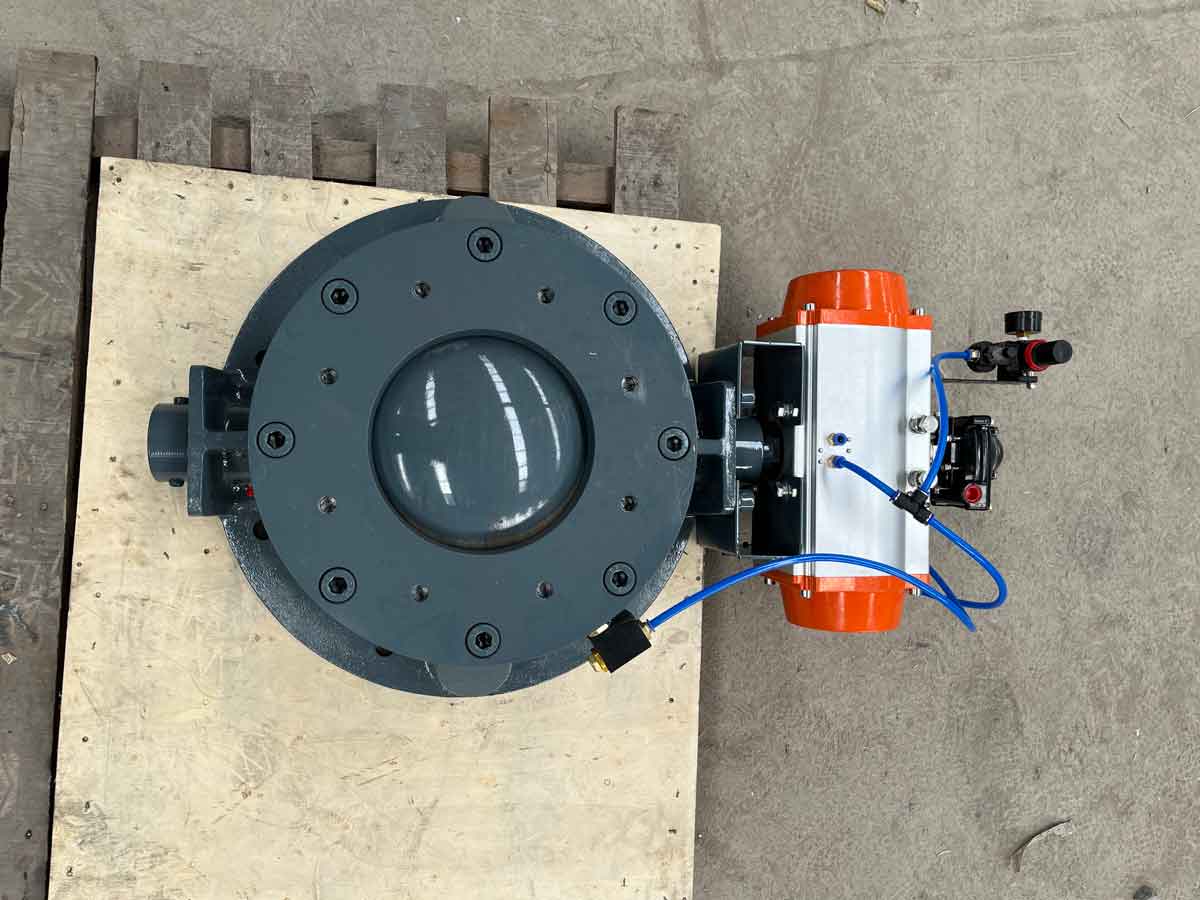

氣動圓頂閥是一種結構緊湊、操作簡單的閥門，具有優異的密封性能和耐磨損特點。它主要由閥體、閥瓣（通常為球面圓頂）、密封圈、氣缸等部分組成，通過氣動控制實現閥門的開關操作。

二、工作原理

氣動圓頂閥的工作原理如下：

壓縮空氣進入氣源：通過氣源將壓縮空氣送入圓頂閥中。
氣動控制信號傳遞：將氣源中的壓縮空氣經過管道傳遞到閥門的氣動控制單元上。
運動傳動裝置控制：氣動控制單元接收到氣源的壓縮空氣后，通過運動傳動裝置控制閥門的開啟和關閉。
閥門的開啟：當氣源中的壓縮空氣傳遞到運動傳動裝置上時，裝置會將此壓縮空氣傳遞到閥門的圓頂部分。此時，圓頂通過壓縮空氣的作用向下移動，使得閥門的開口被打開。
閥門的關閉：當氣源中的壓縮空氣斷開，運動傳動裝置停止向下傳遞壓縮空氣時，圓頂會受到閥門自身的彈力作用，向上運動，使得閥門的開口關閉。

三、產品特點

結構緊湊、操作簡單：氣動圓頂閥的設計使其具有緊湊的結構和簡單的操作方式，便于安裝和維護。
密封性能好：采用特制可充氣式橡膠密封圈，當閥門關閉時，密封圈充氣膨脹緊緊包裹在球面閥芯上，形成可靠的密封環帶，有效截斷管道內物料的流動。
耐磨損：閥芯與橡膠密封圈間保持有約2mm的間隙，以無接觸的方式運動，減少磨損。同時，閥芯采用耐磨材料制成，表面進行硬化處理，保證與橡膠密封圈的緊密接觸和密封的可靠性。
選材考究、工藝科學：根據使用工況的不同，氣動圓頂閥的閥芯采用不同材料，表面進行不同硬化處理方式，以滿足各種工況的需求。
自動控制、運行可靠：氣動執行器采用全封閉回轉推桿式直缸驅動，回轉輸出，性能可靠，輸出扭矩大，可滿足在惡劣工況條件下工作。

四、應用領域

氣動圓頂閥廣泛應用于石油、化工、冶金等行業的管道系統中，以及電力、食品、制藥等領域的氣力輸送系統中，用于干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。
